项目建设背景：为了解决同类数据多方采集、实现输变配视频数据与相关系统的数据共享和业务协同，以及对变电站相关方面的有效监测，有必要建设集全局设备实时视频监控信息、运行环境信息、设备运行工况信息于一体的输变配一体化视频监控平台，实现输变配视频、环境及设备状态信息的一体化采集和应用，深度挖掘相关视频数据在电力系统中的应用。该单位针对相关变电站的视频及环境监控进行相应的建设和改造。建设内容有：

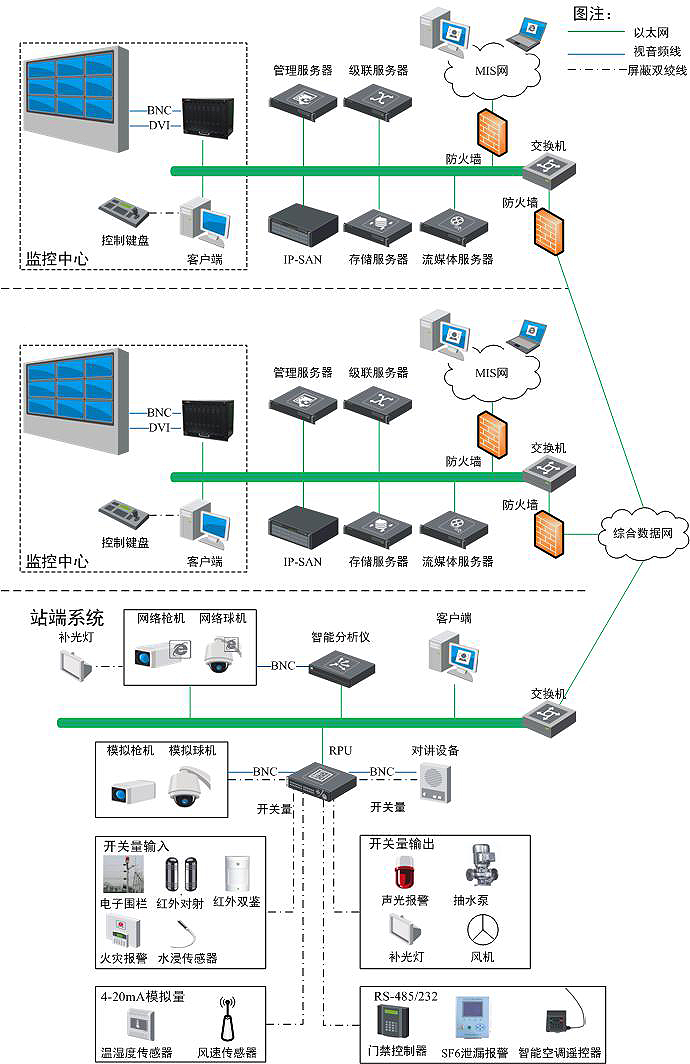

系统结构设计

项目建设内容：

1.实时视频监视

通过视频监视可以实时了解变电站内设备的信息，确定主变运行状态，确定断路器、隔离开关、接地刀闸等的分/合闸状态，确定刀闸接触情况是否良好，以上信息通过电力SCADA遥测、遥信功能都有采集，但没有视频监控可靠清晰。视频监视的范围还包括变电站户外设备场地和主要设备间（包括主控室、高压室、安全工具室等），主站能了解监控场地内的一切情况。

2.环境数据监测

变电站的稳定运行离不开站内一次、二次设备的安全运行，自然条件等因素影响着设备的安全运行，高温、雷雨、冰雪、台风天气设备的事故发生率特别高，同时设备周边的环境状况也能反映设备的运行状况。监控人员为全面地掌握变电站的运行状况，需实时对温度、湿度、风力、水浸、SF6浓度等环境信息进行采集、处理和上传，生成曲线和报表，方便实时监控、历史查询、统计分析。

3.远程控制

上级主站通过客户端和浏览器可对所辖变电站的任一摄像机进行控制，实现遥控云台的上/下/左/右和镜头的变倍/聚焦，并对摄像机的预置位和巡航进行设置控制应具有唯一性和权限性，同一时间只允许一个高权限用户操作；对门禁、照明、给排水和空调通风系统的开启进行控制。

4.系统联动

通过RPU和平台软件可以对各子系统进行关联：当周界防御或火灾报警设备被触发时，有预置功能的摄像机还能自动转到预置点，按需设置联动录像功能；预设的报警能弹出窗口，并配合电子地图显示；当水浸监测到高液位时，应能自动开启排水泵；条件允许的话，可以与电力SCADA进行互联，操作时可以联动相应位置的摄像机，对整个操作工程进行全程管控。

5.语音对讲

在门禁刷卡处配置语音对讲设备，当巡检人员忘记带门禁卡时，通过对讲设备呼叫远方值班人员开启门禁，可以节省等待时间，提高工作效率。

6.录像回放

对监控视频进行实时存储，记录告警前后的现场情况，记录变电站内倒闸操作、事故检修过程；通过网络调用回放录像，提供事故发生时的资料，为事故分析和事故处理提供帮助，并为事故处理和标准化作业教学提供宝贵的资料。

7.配置维护

能对站端处理单元进行校时、重新启动、修改参数、软件升级、远程维护等功能。站端处理单元及摄像机提供远程访问功能，管理员不必到达设备现场，就可修改设备的各项参数，提高的设备维护效率。

8.B/S方式访问

MIS用户通过B/S（Brower/Server）方式访问站端系统，B/S方式采用标准的HTTP协议，具有很强的开放性和兼容性，完全能融合在电力系统现有网络中。.通过标准的IE浏览器，领导和值班人员可根据不同的权限对站端系统进行配置及控制，操作界面全部为中文可视化界面，使用非常方便。
