石油石化综合热源与周界防范一体化方案

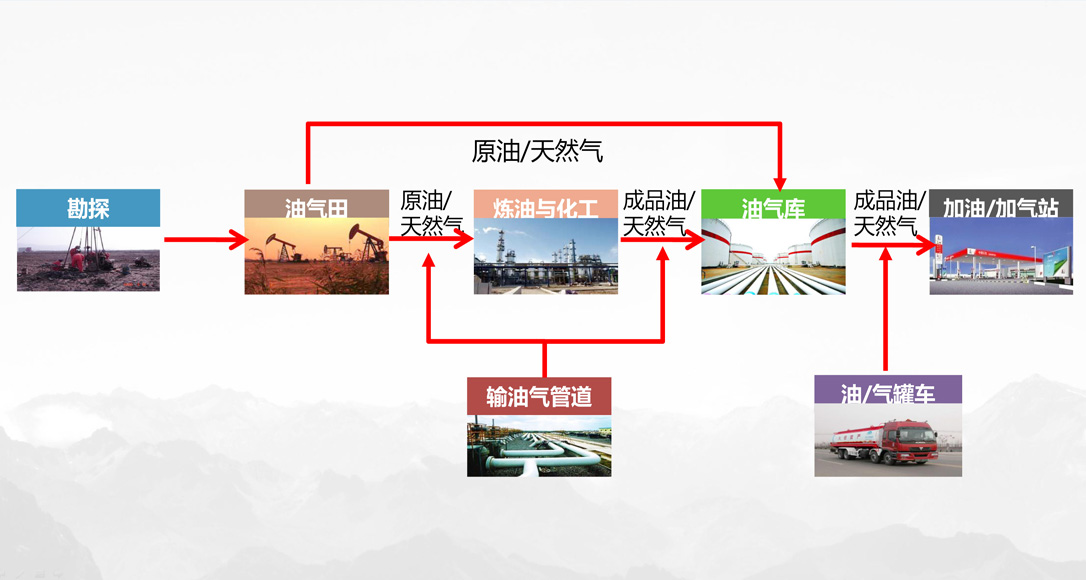

一、应用背景：能源业务流

二、无人值守发展趋势：

三、核心功能

1.日夜成像

系统使用红外热成像技术配合可见光一体变焦摄像机持续监测，无需光源，不受雾霾、雨雪等天气影响，白天晚上都能非常好地对油库和生产区域区域实行探测与值守。

2.超温隐患非接触式远距离预警探测功能

*系统可同时发现多个超高/低温的危险源，可检测平均温度，升降温趋势并形成报表。

*检测催化裂化装置，反应堆尾气设备和熔炉，安全阀与凝气。

*在炼油行业中，变压器母线排接点温度是电气设备检查中重要项目。

*系统可非接触式大范围/长距离测量变压器接触隐患与高负荷回路。

3.设备腐蚀状态评估/表温分析功能

*炼油厂加热炉、硫磺转化炉、催化裂化反再系统壁温侦测与温度趋势分析报表。

*设备表温探测，衬里缺陷分析(如下图2有2处衬里破损)。

4.泄漏侦测功能(高温油液与低温冷凝)

*系统可侦管道、珐琅、阀门等故障多发点的健康状况，能及时发现如液体/气体泄漏等严重的故障，避免安全事故发生。

*当高温油液发生泄漏未凝固前，系统将第一时间侦知告警。

*当低温LPG/液氮泄漏冷凝时，系统将第一时间侦知告警

5.液位管理/监测

*系统使用红外热成像技术，可以准确地对罐体实现液位监测

6.火灾非接触式远距离预警探测功能

*重定义火灾智能探测器技术，颠覆传统小范围覆盖接触式报警火灾探测器。

*39 X 27°广阔视场角，对极小危险火源进行大范围长距离侦测

7.精密而强大的机器视觉周界入侵探测系统

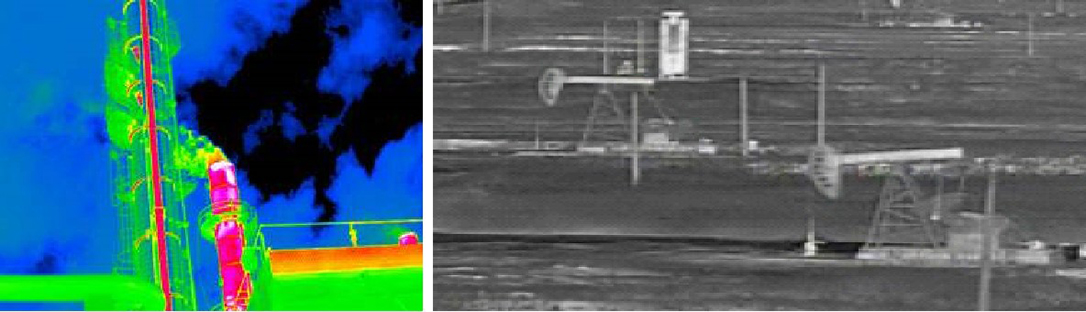

*系统可通过精密的机器视觉周界监测大量的目标区域，如上图华北油田x厂设备，可单站点覆盖磕头机18台，实现18个区域的自由周界防控监测。

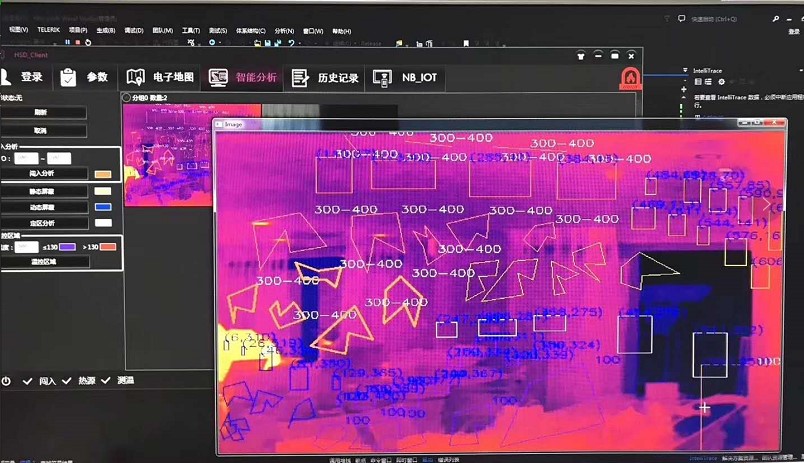

*机器视觉周界系统压力测试实效(超过40个自由分区)。

*同样测温/火情也可支持大量区域的精细划分(定区/定温/屏蔽)。

8.精密而强大的机器视觉周界防范探测系统

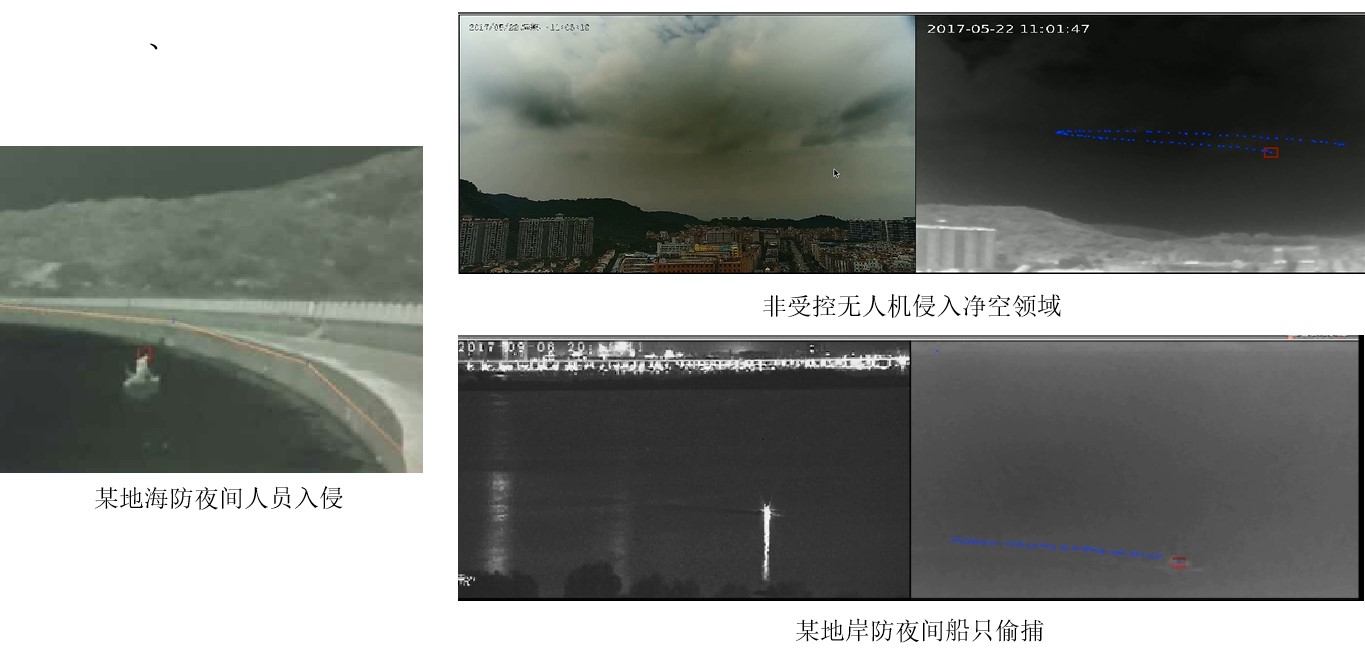

*系统具备军用级别的周界防护能力，可实现对目标物的半超视距/超视距探测能力，同时能覆盖广阔的范围和远距离，单台设备可通过多预置位自由机器视觉周界管控半径1公里的半圆/圆切，做到零漏报水平。

9.精密而强大的机器视觉周界探测系统

*传统周界，结构复杂、实施困难，覆盖面积有限。

*机器视觉周界，覆盖广阔，工作高效，易于维护，快速实施。

10.事件与电子地图联动

*无人值守系统发现的各种超温/火灾/入侵等事件，能迅速与电子地图系统联动预警，通过PC/手机向客户汇报事件发生位置，所属部门，设备号，时间，事件级别。

四、无人值守系统

1.系统总体设计

（1）前端设备

●前端嵌入式分析架构：分析速度极快，超低功耗，消耗网络资源低；

●先进的红外热成像技术：温度探测，识别火情，探测异物，入侵告警，周界管理；

●星光级大变倍可见光一体机：目标物跟踪、辨析、确认，录像取证；

●配备轻、重载云台：智能巡航，360°全面覆盖，适应不同距离，不同场景应用。

（2）人机交互后台

●报警信息翻阅、查询：快速了解最近巡护记录、生产数据图表；

●参数设置：自主巡航方式、报警类型、报警区域、干扰屏蔽；

●切入手动模式：切入手动模式；

●电子地图联动：提供事件关键信息，拟定决策路线。

2.主要探测对象

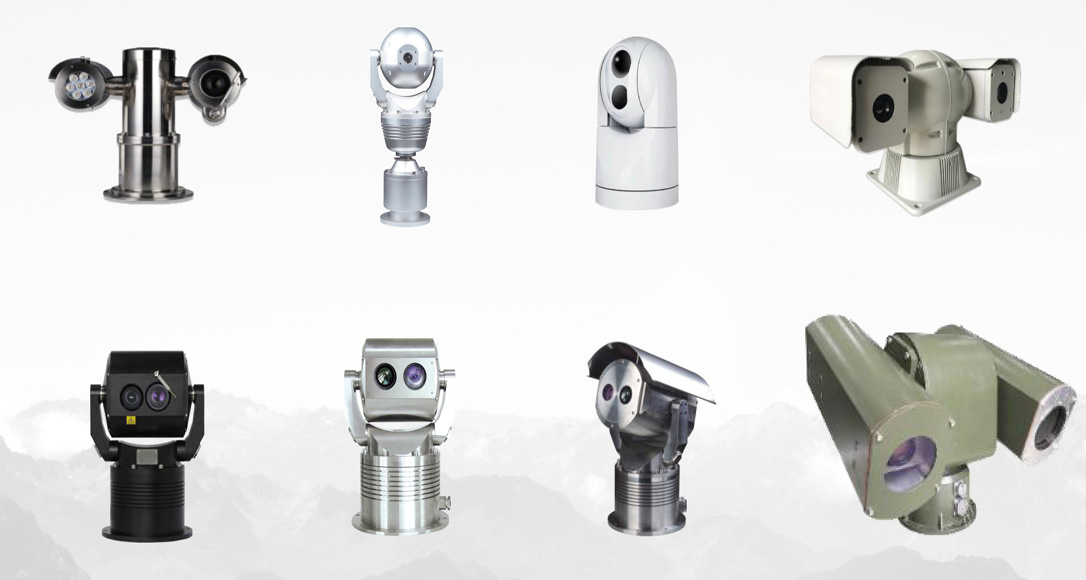

3.应用产品

●360度无盲视云台(可选配)：带250个预置位、巡航轨迹，360度无盲视、具备参数回传功能、防护等级IP66(防爆版IP68)；

●舱体：舱内可满足全天候运行、包含铝合金链接件与电木绝缘座；

●严格的信号防雷；

●工业级设备。

4.总体组网(逻辑架构)

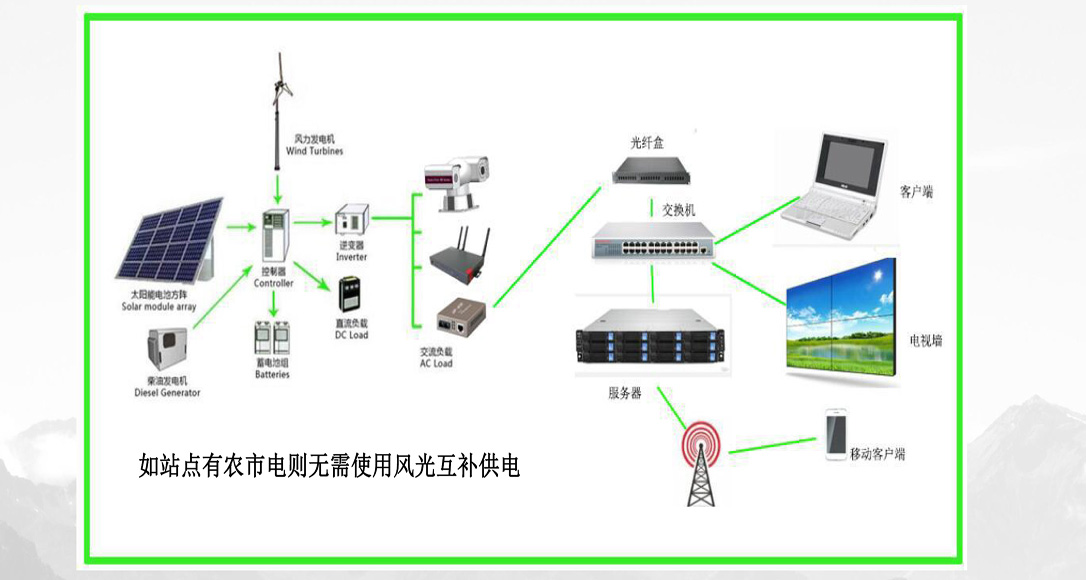

5.总体组网(物理架构)

6.交付路线图

7.安装实施

8.联调测试/系统上线

9.实施案例
