项目概况:

港务局部门间信息的共享程度低各部门应急指挥、信息化、数据系统多数是由不同公司开发,数据结构, 数据传输、接口方式等均不尽一致, 造成信息利用率低、融合程度差,使得部门间缺乏有效的信息沟通和共享。其次,缺乏统一的、综合化的通信指挥系统, 对事件应急管理缺乏统一的指挥系统,协调联动功能没有充分发挥,缺乏关联机制各相关部门不能完全实现信息的融合,和参与应急指挥系统的联动, 协作不够融洽,指挥执行效率低。针对以上现状进行改造升级。

一、系统拓扑图

二、三级架构图

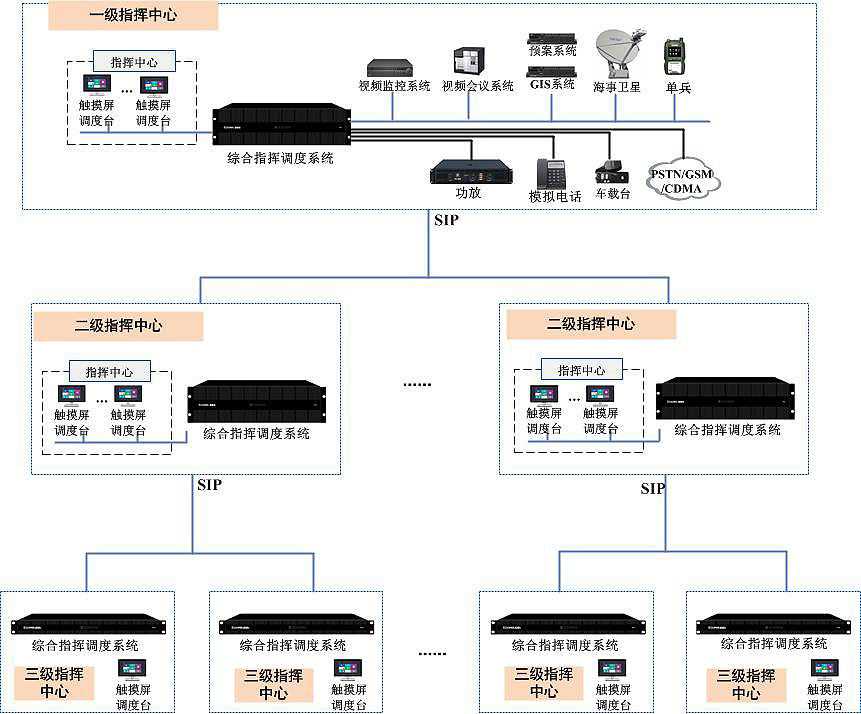

综合指挥调度系统,不仅支持本地部署,也支持多级联合部署。系统采用逐层汇聚的方式形成一级、二级、三级多级平台架构。第三级部署单独系统,具备完整的业务功能,将音视频及数据进行上传、汇聚到二级指挥平台,结合二级平台业务,形成以二级为中心的市二级/三级业务系统;二级平台将音视频及数据进行上传、汇聚到一级指挥平台,结合一级系统业务,形成以一级为中心的多级业务系统,实现分级分权部署、一级统一调度以及各区域的内部指挥调度。

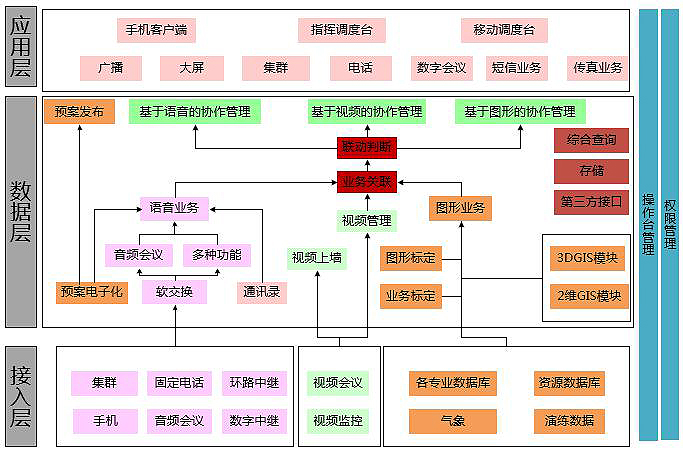

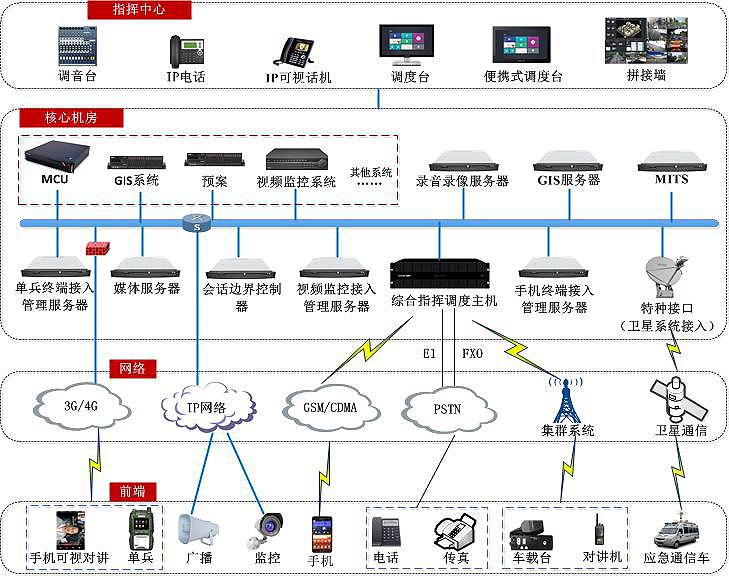

3.系统逻辑图

三、系统接入

1.语音接入

语音模块是应急指挥调度系统核心模块,是迅速下达命令、协同指挥的有效手段。通过语音接入设备完成语音互联互通。

各种语音通信系统互联互通,实现综合指挥调度系统与公共交换电话网PSTN)、公众移动通信(GSM/CDMA)、集群对讲通信系统等各种通信终端之间的互联互通。

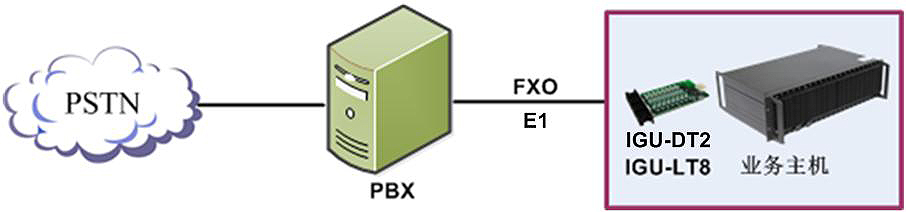

2.语音中继备份

综合指挥调度系统提供E1和环路中继两种有线中继和PSTN对接。以E1中继作为主要中继手段,环路中继作为备用线路,以保障在极端情况下通信线路的畅通。

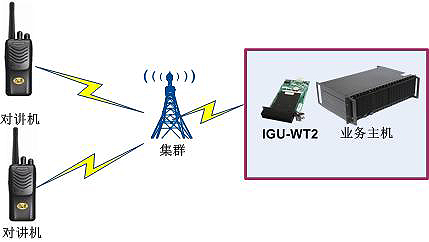

3.集群对讲接入

*综合指挥调度系统提供集群对讲接口,可以进行波段设定,每块集群板卡可与两台集群接入设备进行对接,实现不同波段集群的接入。

*若集群对讲系统与应急指挥调度系统位置太远可采用远端集群接入网关ANSCO WAG)接入再通过IP网络/内部专网接入应急指挥调度系统。

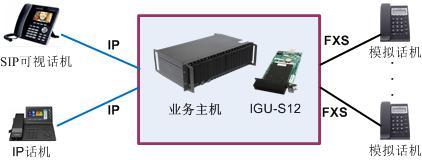

4.电话接入

综合指挥调度系统提供SIP号码,接入IP话机;或者通过配置电话用户接入模块接入模拟话机,组建政府内部专网电话系统。

5.手机可视对讲接入

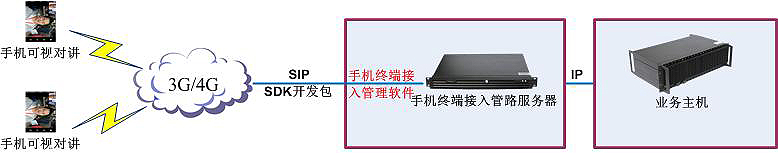

综合指挥调度系统提供手机可视对讲APP接入,实现指挥中心对现场人员的调度,通过客户端IM协同办公、集群对讲、视频对讲、拨号通话等功能了解现场情况,现场人员通过手机可视对讲APP及时向指挥中心反馈情况。

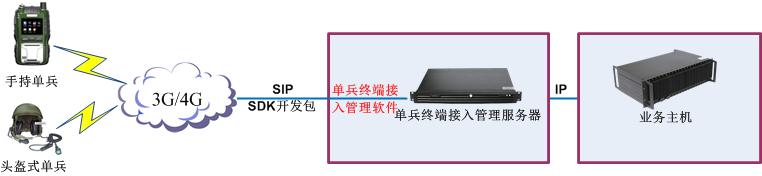

6.单兵终端接入

*综合指挥调度系统提供单兵(手持式、头盔式)终端接入,实现对现场人员的调度,通过单兵终端了解现场情况。

*单兵系统具有便于携带、快速移动、快速部署及快速使用的特点,在综合指挥调度过程中,具有不可或缺的作用。

*综合指挥调度系统通过单兵终端接入管理服务器以及单兵终端接入管理软件,接入单兵系统,形成对单兵终端的综合指挥调度,实现系统与单兵系统间的联动功能。

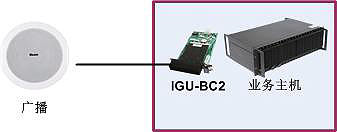

7.广播接入

系统可通过广播接入模块,接入广播系统,实现跨区域的广播通知。调音台和广播离机房太远可以采用远端广播接入网关ANSCO BAG)接入再通过内部专网接入综合指挥调度系统

8.调音台接入

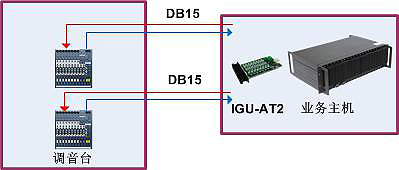

系统提供音频接入模块IGU-AT2,实现2路调音台的接入,单板接口采用DB15镀金母头,并提供焊接好的2米双绞屏蔽线缆(0.4mm多芯线)。进一步实现对数字会议系统的指挥调度。

9.卫星通信接入

*卫星通信系统主要解决在跨区域、大规模灾害(如地震等)事件导致民用通信基础网络瘫痪的条件下部队固定指挥中心与车载移动指挥中心现场之间的指挥通信联络问题,部队可实现靠前指挥,为顺利完成作战、训练以及重大应急抢险任务提供通信指挥保障。

*卫星通信系统可以作为备用的传输链路,将前方现场应急事件图像、数据等信息实时传输至指挥中心,实现在任意时间、任意地点建立应急现场与指挥中心之间的通信。

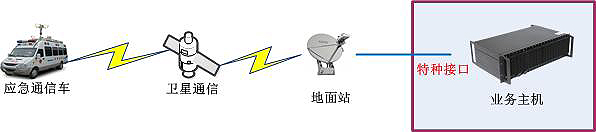

*系统提供特种接口(卫星系统接入)实现与卫星通信系统互联,接入卫星通信车

10.视频接入

*综合指挥调度系统可以接入视频监控信息支持H.264、MPEG、MPEG-4等视频格式。

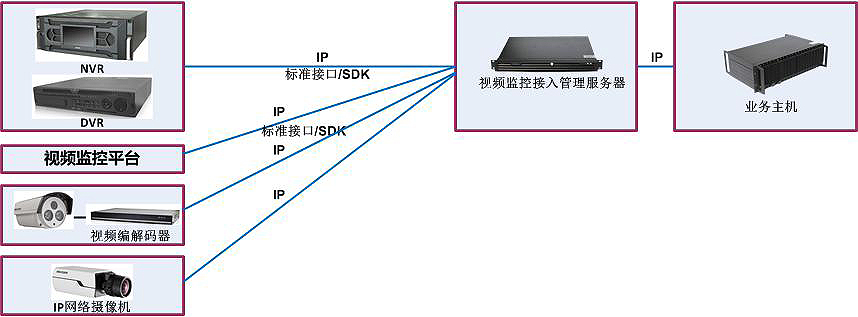

*视频模块具有标准化接口,支持多种标准化协议,支持2048路视频接入、管理。前端视频监控系统建设年代和标准可能不一致,综合指挥调度系统采用三种接入方式进行视频接入。

*平台接入:通过标准接口或SDK直接通过监控平台对选定的视频进行接入。

*前端接入对于平台不好接入的部分监控系统通过SDK或者标准化接口接入DVRNVR车载等视频

*摄像机接入针对前面两种方式无法接入的设备直接接入IP摄像机的视频监控图像,模拟摄像机需配置视频编码设备接入至系统。

11.视频会议系统接入

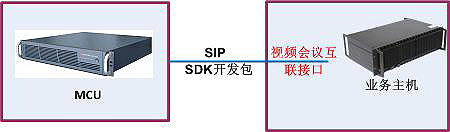

系统可接入视频会议信息,支持H.264、MPEG、MPEG-4等视频格式。系统可通过SDK接口、SIP中继、H.323协议三种对接方式与视频会议系统对接,实现综合指挥调度系统与视频会议系统的互联互通。

12.图形业务接入

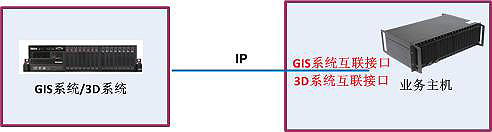

可接入二维GIS、三维GIS以及3D实景的图形业务。并在此基础上进行开发具体应用,使图形业务完美的融入综合指挥调度系统,实现基于图形直观、便捷的指挥调度。

13.数据业务接入

系统与预案、物联网等业务通过IP方式进行对接,可采用读取业务数据库的方式或者SDK开发包方式读取相关数据,实现数据库同步与调用。内置GSM/CDMA模块,通过调度台可进行短信单发、群发、接收短信功能。短信业务包含对接设备告警信息收发、短信回执、通知下发等。

四、业务功能

1.通讯录管理模块

语音模块将与通讯录系统和预案系统进行整合,形成按行政划分的平时应用通讯录和基于预案的战时通讯录两大通讯录体系,满足不同时期的任务要求。还可以针对特定项目进行通讯录设计,达到灵活指挥,协同作战的目的。每个联系人的联系方式可以同时显示在不同的通讯录体系中。

2.语音调度模块

语音调度功能解决调度人员需要通过多种不同终端实现对固定电话、无线集群、手机可视对讲APP、移动终端、单兵、PC等进行调度的问题,通过统一的调度台,完成与各种通信终端的通话,以及对各种不同终端的“一键调度”,实现对应急事件处置的统一指挥调度和应急决策信息的快速传达。

3.语音会议调度模块

综合指挥调度系统不仅支持通讯录中组建会议也支持非通讯录成员以及与操作员通话中的成员加入会场,可以同时召开32个会议互不干扰。点击每个坐席成员,可以看到成员的登记信息及地理定位,同时还具备加入会场呼叫用户加入会场发起会议呼叫、会场添加用户组呼加入会场选呼加入会场操作员单独加入会场会场视图切换操作过程平滑过渡、踢出会场发言与禁言管理录音记录会场锁定增加会场数字。

4.录音录像模块

*综合指挥调度系统具备录音录像资源,可对通话、语音会议、视频通话进行实时录音录像,录音文件以WAV格式,录像文件以MPEGMPEG4WMV等格式进行存储。

*支持WEB方式查询录音录像记录,可根据主叫号码/被叫号码/日期等信息进行录音录像查询,并可对录音录像记录进行播放、下载等管理操作。

录音录像方式:支持手动、自动录音录像

5.视频调度模块

由视频显示视频控制视频编辑视频绑定视频上墙等构成。可根据用户的实际需求,配置MITS多场景智能呈现服务器,MITS支持通过手势将SmartView调度台上的各场景界面同步呈现至大屏,实现直观高效的调度指挥工作,支持图像分割显示,支持大屏呈现与调度台操作相互独立。 MITS可呈现调度台上的所有场景,如语音调度场景、会商场景、视频调度场景等。

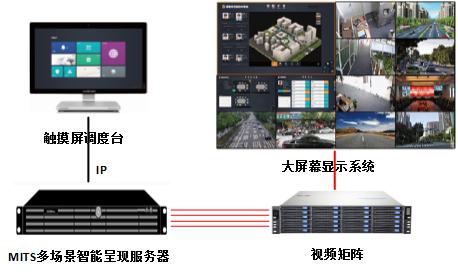

MITS连接示意图

5.6.视频监控系统解析

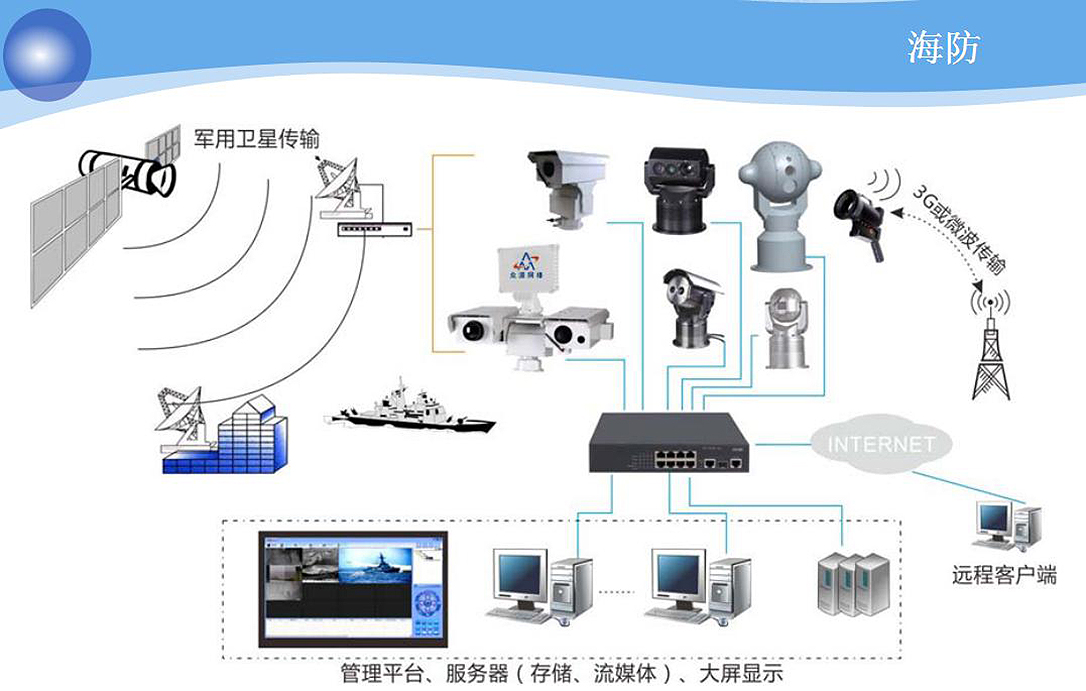

1-10km远距离多探测器视频监控系统,对特定海域的昼夜搜索监视,全天侯,全天时观察海上各类船只和低空飞行器等活动目标的情况,有效识别其性质,并根据需要进行扫描、锁定、跟踪。

系统组成

前端设备为系统提供清晰的视频图像,主要包括:

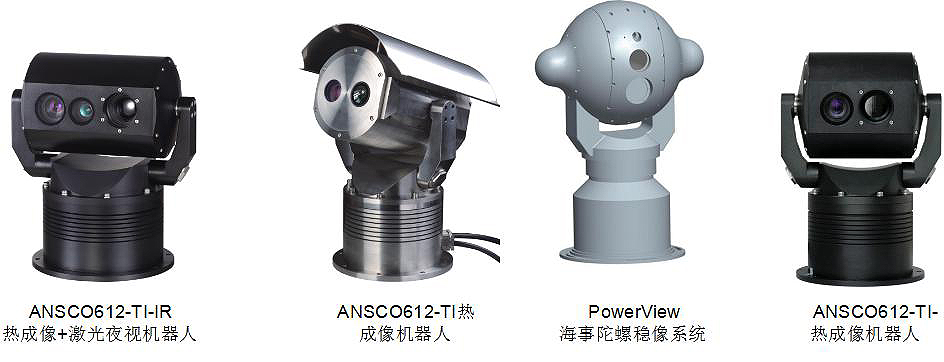

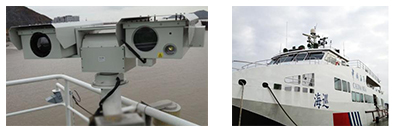

*适合中近距离监测的ANSCO612机器人系列(可安装在中、小型船只、舰船上)

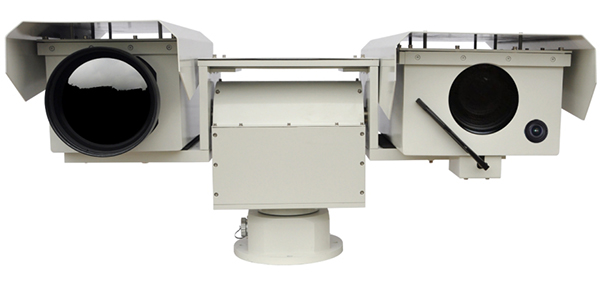

*适合远距离透雾的PVP云台摄像机系统(可安装在海岛、陆地、大型船只上)

*雷达搜索定位系统,探测异常目标,引导监控系统快速定位

*用于搜救、缉私、海监执法、渔政执法的PH系列手执热像仪

*风光互补供电系统、专为海岛设备提供电源

*无线视频图像传输设备。

*海面监控范围广阔,且气候恶劣,因此采用具有大倍率、透雾、高清、激光夜视、红外热成像的PVP系列产品。小型船只、舰艇选用ANSCO612机器人系列摄像机,可抵御海水的腐蚀和潮湿的环境,大型舰船可选用PowerView海事陀螺稳像系统。


前端监控系统组成:

*非制冷热成像及电动调焦热成像镜头(100mm、150mm、200mm、250mm、300mm可选)

*制冷型热成像及远距离电动调焦镜头(600mm、800mm可选)

*远距离高清透雾日夜型摄像机及透雾镜头(300mm、350mm、500mm、775mm、1000mm可选)

*断电自锁,精准定位云台

*PSM内部供电模组和中央处理程序模组

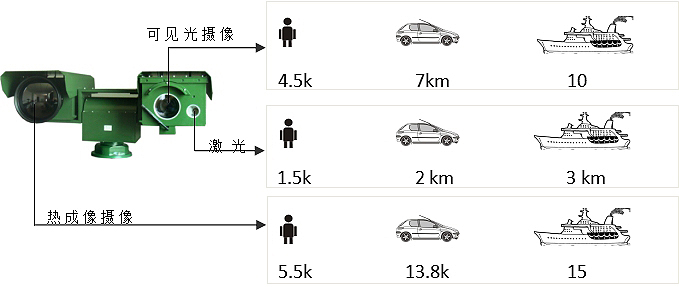

*探测距离如下图:


应用领域:海港码头全天候视频监控

海港码头全天候视频监控系统前端设备选用适于远程动态全天候监控的的摄像机,有效监视范围1~10公里,该系统集成先进的热成像技术和远距离透雾系统,配套高精度智能云台,能有效地降低强风对前端设备造成的损伤获得稳定的图像。此系统具备自动温控、防盗、防风、防雨、防尘等功能,支持模拟/数字高清信号,可实现与调度指挥系统及相关的GIS、GPS等子系统的集成。

另外,针对此系统的特性,远距离,透雾,智能多视频探测器结合的特点,此系统还适用于国防,边境,森林防火,周界防护等。

控制中心主要由视频管理系统,多媒体点播系统、船舶信息管理系统、无线接收系统、数字矩阵系统、大屏切换系统、视频会议系统、UPS电源等组成,在沿海线乡镇辖区设置监控基站,每个基站安装雷达、录像存储系统、数据转发系统等。热成像系统探测不受光照、烟雾、阴天、雨雪天气的影响。

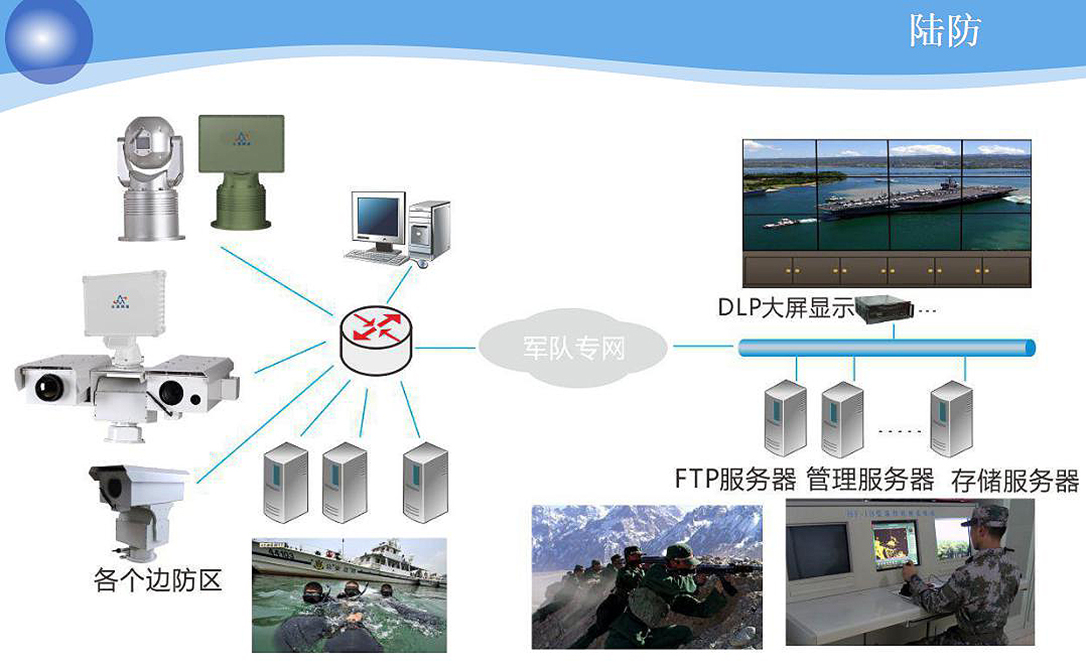

典型应用


6.手机可视对讲调度模块

为了更好的了解现场情况,实现对现场人员的指挥调度、紧急联系、信息共享,平台开发了手机可视对讲APP。可实现短信、语音、视频、对讲等功能,同时可实现指挥中心对单个或多个手机视频客户端的调度,实现紧急语音通话、视频会议等。

7.二维GIS调度模块

GIS界面的大地图上可查看所有GIS用户所在位置,实现人员定位、车辆定位、视频控制点定位。也可查看GIS用户的详细信息,包括用户基本信息、通话状态、告警信息等;对于视频用户还可在地图界面直接查看当前的监控视频。

8.三维GIS调度模块

基于重点区域建筑和设备的建设现状建立三维模型库,利用三维地理信息系统平台,展示区域实际面貌,包括建筑、道路、视频监控系统、广播系统、安防系统、消防系统及各业务系统等。

用户可以在三维场景中自由交互浏览,实现整个区域宏观场景的漫游浏览,实现小到某一个阀门、螺丝等零部件的浏览。实现游览的动静结合,从而在三维的真实感和沉浸感中,便于调度员更加客观、真实的了解区域的整体空间形态。平台主要功能包括视图管理(视点导航、动画导航、鹰眼联动、动画控制等),实时交互浏览,空间量测(坐标查询、坐标点位编辑、空间测距、垂直测距、水平测距、面积测量等),视频监控(摄像头查询、视频显示等),GPS定位(人员、车辆、设备等),设备信息查看(安防、消防、照明等)等。

9.3D实景调度模块

3D实景是对重点区域的进一步展示,从整体到局部,支持全手势的360度自由旋转把各细节表现的淋漓尽致,可以从各个角度进行查看。在3D实景界面,场地内部结构和设备位置等可以表现的和现场完全一致,值班员可以直观的查看场地状况。

3D实景中,各设备状态和报警信息完整显示,报警设备位置和信息在监控画面得以表现。点击具体设备,会弹出该设备的具体状态。针对各行业,具有不同的表现形式。3D室内、室外显示,左右拖动,360度旋转、放大、缩小等功能;用户可点击现场的设备如:摄像机,会切换出所点击设备的现场视频图像,并对室内摄像头进行控制。

10.电子预案调度模块

预案是应急过程中的核心依据,预案依法制定,规定了应急过程中的指挥体系、保障体系、事件分级标准和响应机制,同时,体现应急过程中的监控机制、奖惩机制、部门协作机制和上下级联动机制等。

*预案管理系统,主要是为了解决文本预案操作繁琐,在实际应急过程中,难以查询和迅速生成应急方案等问题。

*预案管理可以满足应急办日常预案管理工作要求,并在此基础上,增加电子化预案和模拟演练模块,提高预案的可用性、易用性以及实用性。预案管理系统包括,电子化预案管理、预案浏览、预案生成、系统设置4个模块。

11.传真调度模块

系统内置16路高并发电子传真功能。可实现创建传真、答复、转发、删除、发送/接收、查询、扫描等。

12.短信调度模块

系统具备短信功能,可进行告警联动、群发、排队等功能。
